GIỚI THIỆU VỀ TỦ ĐIỆN BENELIFTS ĐỒNG BỘ VỚI MÁY KÉO VÀ BIẾN TẦN GEFRAN

22/04/2021

Kính gửi Quý khách,

Gần đây, Benelifts Asia sẽ cho ra đời dòng sản phẩm mới toanh - TỦ ĐIỀU KHIỂN BENELIFTS nhập khẩu 100% từ Châu Âu đồng bộ với máy kéo và biến tần Gefran. Như Quý khách đã biết, tủ điện thang máy là bộ phận có nhiệm vụ điều khiển tất cả mọi hoạt động của một thiết bị thang máy. Tủ điện thang máy có trách nhiệm tiếp nhận và xử lý các thông tin từ người sử dụng, và phản hồi nó bằng cách đưa thang máy đến đúng vị trí chỉ định. Không chỉ thế, tủ điện thang máy còn là nơi kiểm soát tất cả hệ thống điện trong thang máy, hệ thống điện dự phòng khi mất điện và cả hệ thống đảm bảo an toàn thang máy.

Sau đây, Benelifts Asia xin mời Quý khách cùng tìm hiểu chiếc tủ điện này, xem chúng có những chức năng tiện dụng gì để hỗ trợ cho việc vận hành thang máy nhé.

1) Tủ điện Benelifts sử dụng hệ điều khiển VVVF

Nguyên lý hoạt động của loại tủ điều khiển này trong thang máy là việc biến đổi điện áp, đồng thời biến đổi tần số của nguồn điện xoay chiều trước khi cung cấp cho motor. Trong hoàn cảnh này vận tốc của motor là đồng biến với tần số của nguồn điện.

Đối với tủ điều khiển này thì nguồn điện 3 pha được chỉnh lưu thành nguồn điện 1 chiều sau đó mới invert nguồn điện một chiều quay trở lại thành nguồn điện 3 pha có điện áp cũng như tần số theo đúng mong muốn của người sử dụng. Trong lúc này, motor sẽ quay với vận tốc theo đúng mong muốn của người sử dụng.
Quá trình biến đổi điện áp cũng như tần số là cách để hạn chế gia tốc của motor thang máy trong khi khởi động cũng như khi thực hiện việc dừng lại.
Việc giảm gia tốc khi cabin thang hoạt động hoặc khi cabin thang máy dừng lại giúp cho người sử dụng thiết bị có cảm giác an toàn, thoải mái hơn rất nhiều.

hệ điều khiển tủ Benelifts

2) Tủ điều khiển Benelifts là tủ điện nhập khẩu nguyên chiếc

>>Xem thêm: Tủ điều khiển Benelifts

Tủ điều khiển Benelifts là sản phẩm tủ điện được sản xuất và lắp ráp 100% từ Châu Âu, sau đó nhập khẩu nguyên đai nguyên kiện về Việt Nam. Những loại tủ điện này có ưu điểm là những sản phẩm được sản xuất theo tiêu chuẩn nghiêm ngặt, đảm bảo tốt về chất lượng, an toàn khi sử dụng và hoạt động ổn định hơn và có tính đồng bộ thiết bị. Việc tủ điện thang máy có đảm bảo chất lượng hay không có ảnh hưởng rất lớn tới quá trình vận hành của thiết bị.

Tại Benelifts Asia luôn có đầy đủ giấy tờ CO, CQ - đảm nguồn gốc xuất xứ rõ ràng cũng như độ tin cậy cao về sản phẩm này đến khách hàng.

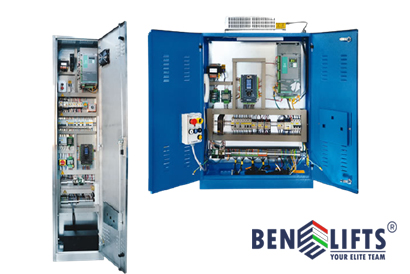

tủ điều khiển Benelifts

**MẠNG ĐIỀU KHIỂN NỘI BỘ THEO GIAO THỨC TRUYỀN THÔNG CANBUS
- Tiêu chuẩn: EN81-20/50
- Tốc độ lên đến 1,6m/s
- Điều khiển: kiểm soát 2 nhóm thang, thủy lực, VVVF (Đồng bộ/ Không đồng bộ)
- Số điểm dừng: 8 điểm dừng chạy song song/32 điểm dừng với mạng CANBUS LCS

**TÍNH NĂNG
- Kiểm soát nhóm 2 thang
- Chức năng BYPASS
- Đồng hồ thời gian thực
- Giám sát và kiểm soát nhiệt độ
- Ghi lại và lưu 64 lỗi chi tiết
- Chức năng hỏa hoạn và động đất

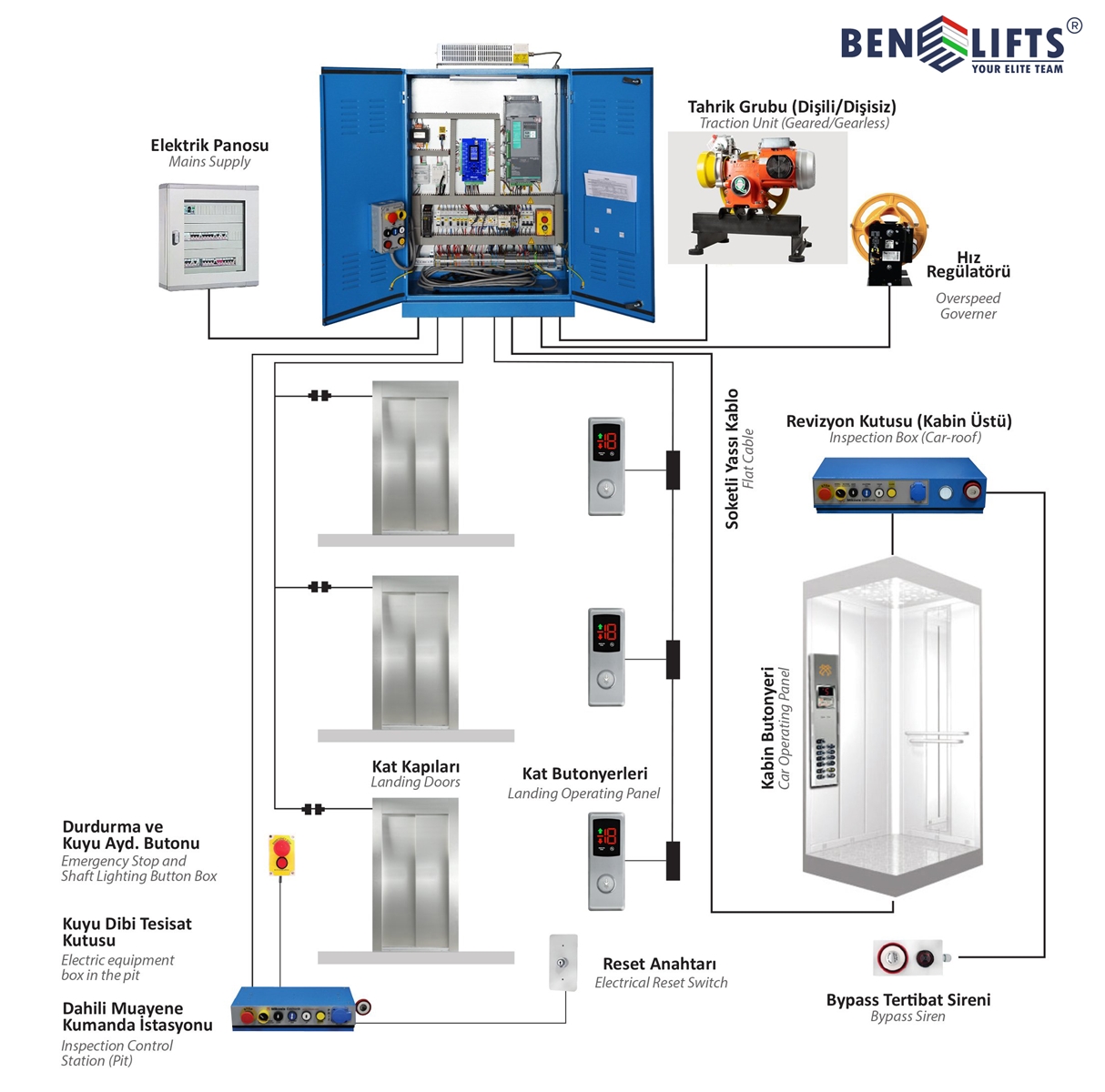

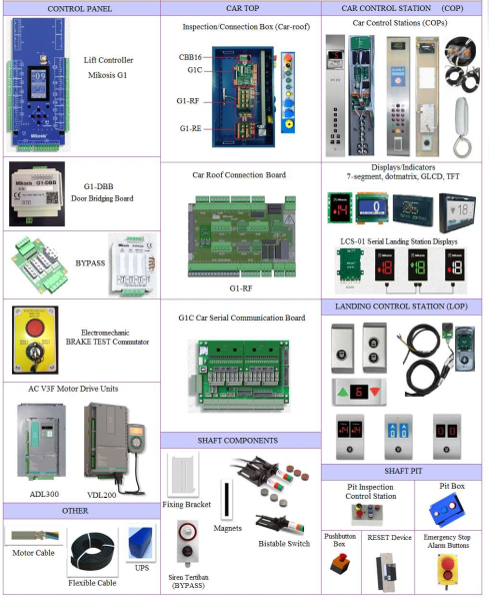

3. Combo thiết bị điện thang máy Benelifts

Mua tủ điều khiển thang máy tại Benelifts Asia có nghĩa là bạn đang mua combo thiết bị điện thang máy. Chúng tôi không chỉ cung cấp tủ điện mà còn cung cấp các thiết bị điện đi kèm theo như: bảng điều khiển thang máy COP & LOP, dây cáp điện, các dây đấu nối giữa LOP & biến tần, dây kết nối thiết bị báo quá tải, UPS, tủ đầu car,....

1. Mikosis G1 VVVF 7.5 kw Synchro+A10:A43n Cont.Panel En 81-20-50 Gefran ADL300 7.5 +A10:A52kw in 18.5A(EPC) Elevator Position Control/ Digital Enc Board 5VDC TTL/ Switching Comp. Grp Schneider/ Internal EMI Filter-Output Filter/ Dedection Against Unintended cabin Movements/ Cabin Door 220VAC-50Hz/ By-pass Device to desiblelanding and cabin doors .

1.Tủ điện Mikosis G1 VVVF 7.5kw đồng bộ cùng biến tần Gefran ALD300 7.5 kW - 18.5A theo tiêu chuẩn EN81-20-50 với tính năng điều khiển vị trí / Tích hợp bo encoder 5V/Thiết bị đóng cắt Schneider/Bộ lọc nội bộ EMI - Bộ lọc đầu ra/ Thiết bị chống lại sự dịch chuyển ngoài ý muốn của cabin/Nguồn cấp cửa cabin 220VAC/ Thiết bị bypass cửa cho chức năng mở cửa sớm

2. Mikosis G1 inspection control station/ Included G1C serial Com. And G1RF relay board internal inspection operation control/ socket 220VAC/ Alarm Shaft lighting button/12vdc 1,2ah Battery and battery charge board/Siren 12Vdc/G1c serial Com. Board/Voice Speaking system/Internal emergency lamp/coding switches and magnets

2. Tủ điều khiển đầu ca Mikosis G1/ bao gồm bo truyền thông nối tiếp G1C. và bo rờ le G1RF kiểm soát hoạt động kiểm tra nội bộ/ ổ cắm 220VAC/ Nút báo động đèn chiếu sáng hố thang/ ắc quy 12Vdc 1.2Ah và Bo sạc pin/ còi báo động 12Vdc/Bo truyền thông nối tiếp G1C/ Hệ thống thông báo bằng âm thanh/ Đèn khẩn cấp nội bộ/ Công tắc mã hóa dừng tầng và nam châm

3. Group controller simplex both collective ( two buttons)

3. Bộ điều khiển nhóm Simplex có thể điều khiển 2 chiều (Hai nút)

4. Running Speed

4. Tốc độ vận hành

5. Car entry 1/car door fully automatic/ landing door fully automatic

5. Cabin 1 lối vào/ Cửa cabin hoàn toàn tự động đóng-mở /Cửa tầng hoàn toàn tự động đóng-mở

6. Relevelling with open door ( G1DBB) Relevelling with open door and door pre-opening

6. Chế độ mở cửa khi vào tầng ( G1DBB) Chế độ mở cửa khi vào tầng và mở cửa trước

7. By pass device siren

An audible signal and a flashing light under the car, siren is activated during movement (55dB)

7. Chuông báo chế độ By pass

Tín hiệu âm thanh và đèn nhấp nháy dưới cabin, còi báo sẽ được kích hoạt suốt quá trình vận chuyển (55dB)

8. Shaft pit Inspection control station and shaft pit stopping box EN 81-20/50

8. Trạm kiểm soát hố pit và hộp dừng hố pit đạt chuẩn EN 81-20/50

9. Reset key / Reset key for returning into normal operation

9. Phím khởi động lại / Phím khởi động lại để trở lại hoạt động bình thường

10. Mikosis cabinet operating button panel (COP) CP.L.H1 2000*180mm stainless full height with box/Door open- close alarm button included/intercom fan card/overload audible display included, Emergency light

10. Bảng nút điều khiển bên trong cabin Mikosis (COP) CP.L.H1 với chiều cao hộp 2000*180mm bằng thép không rỉ/Gồm nút báo động đóng-mở cửa cabin/ Nút quạt liên lạc nội bộ/ Màn hình hiển thị âm thanh quá tải đi kèm/ đèn khẩn cấp

11. Button R model (round)

11. Hộp gọi Nút mẫu R ( tròn)

12. Cabin display 114*74mm Alfanumerik LCD

12. Màn hình hiển thị ở cabin 114x74mm LCD

13. Elevator Emergency two sided Communication Set

Main Module/ Pit Phone/ Phone on the car/ Machine Room Phone/ GSM SIM Card is not INCLUDED

13. Bộ giao tiếp hai chiều khẩn cấp cho thang máy

Mô-đun chính / Điện thoại hố pit / Điện thoại trong cabin / Điện thoại trong phòng máy / không BAO GỒM thẻ SIM GSM

14. Between precut COP - inspection control station with socket - installation

14. Dây cắt sẵn nối tủ đầu cabin và COP

15. Lading operating button panel (LOP) HP2102 one - button 40x60 alfanumerik lcd

15. Bảng nút điều khiển tầng (LOP) HP 2102 LCD 40*60 1 nút

16. Lading operating button panel (LOP) HP2202 one - button 40x60 alfanumerik lcd

16. Bảng nút điều khiển tầng (LOP) HP 2202 LCD 40*60 1 nút

17. Pre-cut LOPs with socket-installation Simplex for 7 stops Two button Sellective. Optinally addition products

17. Dây dùng cho LOP cắt sẵn, điều khiển đơn cho thang 7 stop, 2 nút. Các sản phẩm bổ sung tùy chọn

18. Emergency rescue system external power supply 7.5kw

UPS uninterruptible power supply 1500VA

18. Hệ thống cứu hộ khẩn cấp với nguồn điện ngoài 7.5kw

Bộ nguồn UPS 1500VA

19. Pit cable ready installation socket group

19. Nhóm dây nối sẵn cho pit hố

20. Cable LIYY 22*0,75mm2 standard cable

20. Cáp tiêu chuẩn LIYY 22*0.75mm2

21. Motor cable screened LIYCY 4x2.5mm Color coded (brown, green, white, yellow)

21. Cáp động cơ LIYCY 4*2.5mm2 Thứ tự màu sắc ( Nâu, Xanh lá, Trắng và Vàng)

22. Ready installation/Machine room Drive group brake with control panel, PTC, ventialtion fan, UCM contact, UCM bobbin speed regulator and machine room stop switch cables

22. Đấu dây sẵn/ Phòng máy thắng, cảm biến nhiệt máy kéo, Quạt thông gió, Tiếp điểm UCM, Bộ điều chỉnh tốc độ UCM và tín hiệu khẩn phòng máy,

23. Ready Installation / Pit Pit Equipment Box with Reset Key, Pit Stop, Car and Weight Buffer Contacts, Pit Ladder Contact and Speed Regulator Tenter Contact Cables

23. Đấu dây sẵn/Pit Hộp thiết bị hố và công tắc khởi động lại, hộp dừng pit, công tắc giảm chấn đối trọng và cabin, công tắc hố thang và tín hiệu kết nối bộ điều chỉnh tốc độ

24. Ready installation/ over car load weighting device with inspection box, photocell, car door device, car door plug contact, parachute contact, stop roller switch, can fan, car lightening, counter switch, by pass device siren and cables of obiligatory switches

24. Đấu dây sẵn/ Thiết bị báo Cabin quá tải, photocell, thiết bị cho cửa cabin, công tắc an toàn cửa cabin, tiếp điểm thắng cơ, công tắc dừng con lăn, quạt cabin, đèn chiếu sáng cabin, tín hiệu đếm tầng, còi báo tín hiệu by pass và những tín hiệu bắt buộc

25. Ready installation/Floor door lock/ Floor door lock equiqment/It is caculated as 3mt/ between floor for 7 stops

25. Lắp đặt sẵn sàng/ Thiết bị khóa cửa tầng/được tính như 3m giữa các tầng cho 7 điểm dừng

3.1) Bộ điều khiển thang máy Benelifts

- Bộ điều khiển Bo G1 VVVF đồng bộ với biến tần Gefran ADL300 theo tiêu chuẩn EN81-20-50 với CANBus: Truyền thông nối tiếp CAN bus đáp ứng những thành tựu mới nhất trong công nghệ truyền thông, tốc độ xử lý nhanh hơn, số lượng dây dẫn ít hơn vì thế vận hành và bảo trì nhanh và đơn giản hơn. Hệ thống điều khiển vi xử lý cho thang máy lên đến 32 điểm dừng, nhóm 8 thang và tốc độ thang lên đến 4 m/s. Các bộ điều khiển này đã được phát triển theo công nghệ hiện đại của bộ vi xử lý có thể lập trình (ARM Cortex-M3 core, 120 MHz, 150DMPs 32-bit MCU), qua đó hiển thị trên màn hình GLCD trạng thái thang và các lỗi.

biến tần

- Đồng hồ thời gian thực.
- Chế độ mở cửa trước.
- Chế độ dừng tầng đa chức năng.
- Chế độ điều khiển thang máy khi có động đất, hỏa hoạn
- Dây tín hiệu.
- Hoạt động Dịch vụ VIP.
- Kiểm soát nhiệt độ nội bộ.
- Bộ nhớ lỗi chi tiết.

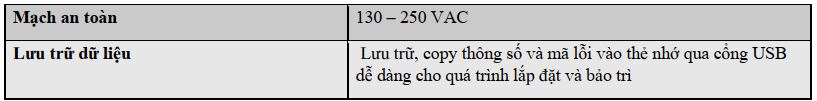

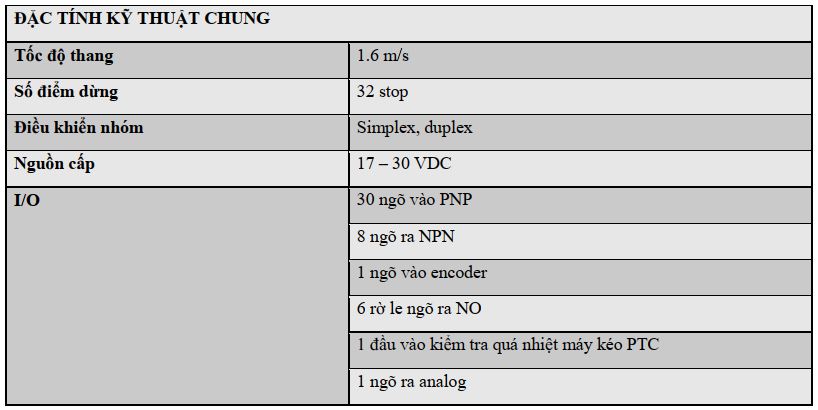

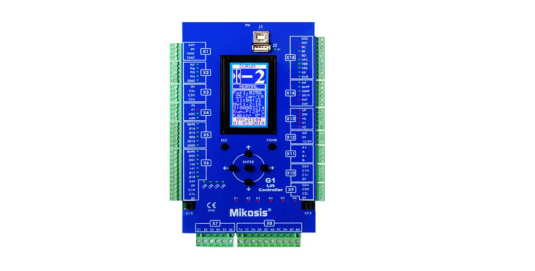

3.2) Bo điều khiển Benelifts

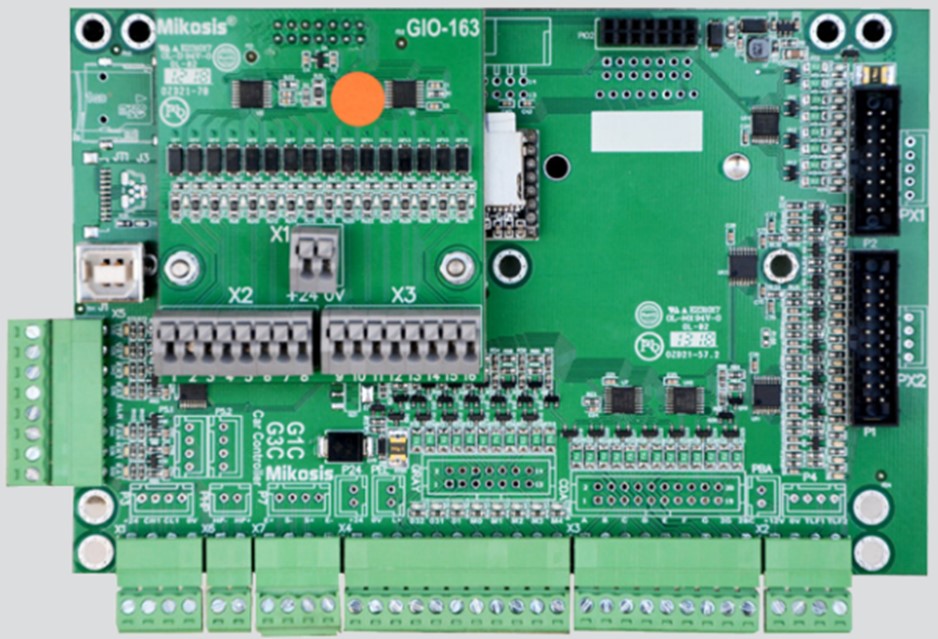

BO ĐIỀU KHIỂN ĐẦU CA G1C: Ngoài các chức năng tiêu chuẩn nó còn có khả năng điều khiển được 2 cửa cabin, phát âm thanh mp3, phát tín hiệu báo quá tải, nháy đèn và phát âm thanh cảnh báo khi nối tắt tín hiệu an toàn cửa, hỗ trợ hiển thị dưới dạng ma trận và 7 đoạn.

BO CẦU CỬA G1-DBB: Để tiết kiệm thời gian trong quá trình thang bò vào tầng và dừng tầng, CẦU CỬA G1 – DBB được sử dụng nhưng vẫn bảo đảm an toàn theo tiêu chuẩn EN81.

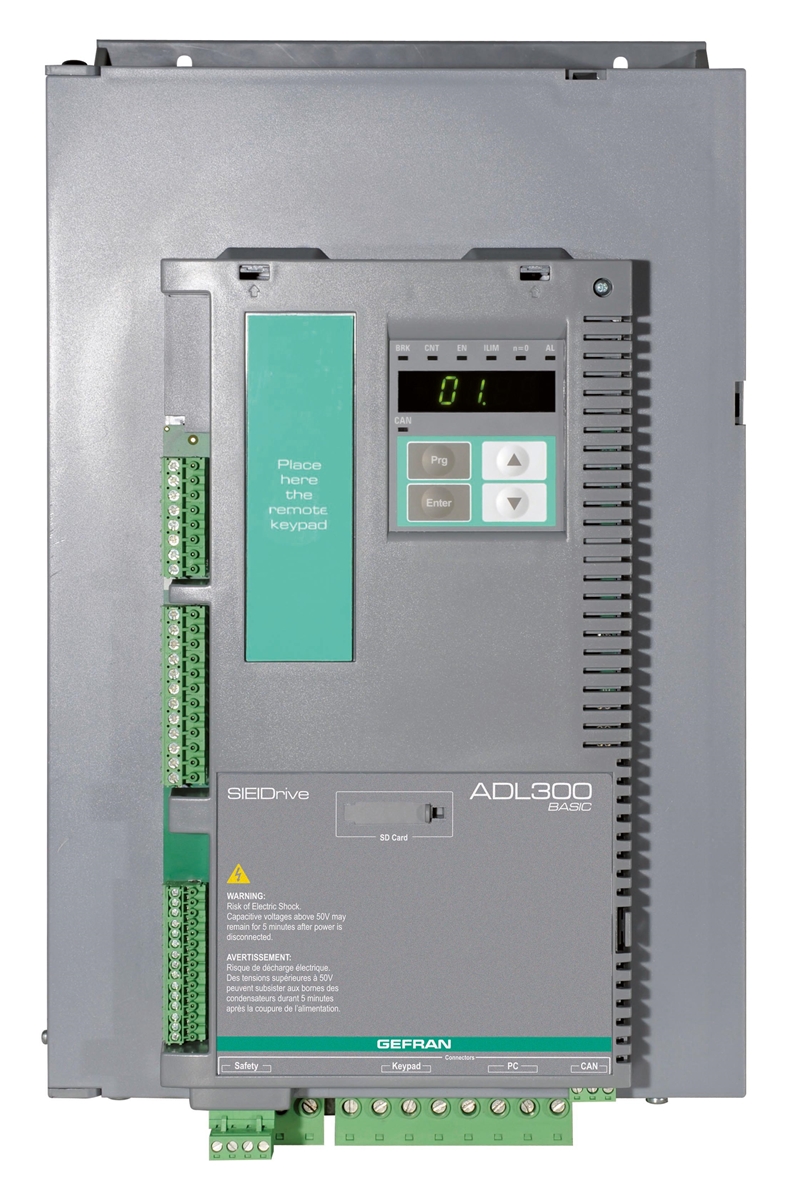

3.3) Biến tần Gefran ADL 300

Biến tần là thiết bị có chức năng làm thay đổi tần số của dòng điện đặt lên cuộn dây hay nói cách khác là nó làm dòng điện ở tần số này thành dòng điện ở tần số khác có điều chỉnh.
Biến tần thang máy cũng thực hiện nhiệm vụ như vậy nhưng cụ thể hơn là điều khiển tốc độ của thang máy, động cơ sao cho dừng đúng vị trí, chạy nhanh và ổn định, tiết kiệm điện.
Tùy theo loại máy kéo thì cần loại biến tần phù hợp. Các loại biến tần như sau:
- Biến tần 1.5kw - single phase - 208V
- Biến tần 2.2kw - single phase - 208V
- Biến tần 4kw - three phases - 360V
- Biến Tần 5.5kw - three phases - 360V
- Biến Tần 7.5kw - three phases - 360V
- Biến Tần 11kw - three phases - 360V
- Biến Tần 15kw - three phases - 360V
- Biến Tần 18.5kw - three phases - 360V
- Biến Tần 22kw - three phases - 360V

3.4) Thiết bị đóng/ngắt và bảo vệ

Bo tính hiệu an toàn chỉ gồm các đèn báo các tín hiệu an toàn tránh nhầm lẫn với tín hiệu khác và thuận tiện trong công tác bảo trì sữa chữa.Tất cả đầu vào và ra có thể lập trình thay đổi cực (thường đóng/thường mở, thường/đảo) và chức năng có thể lập trình.

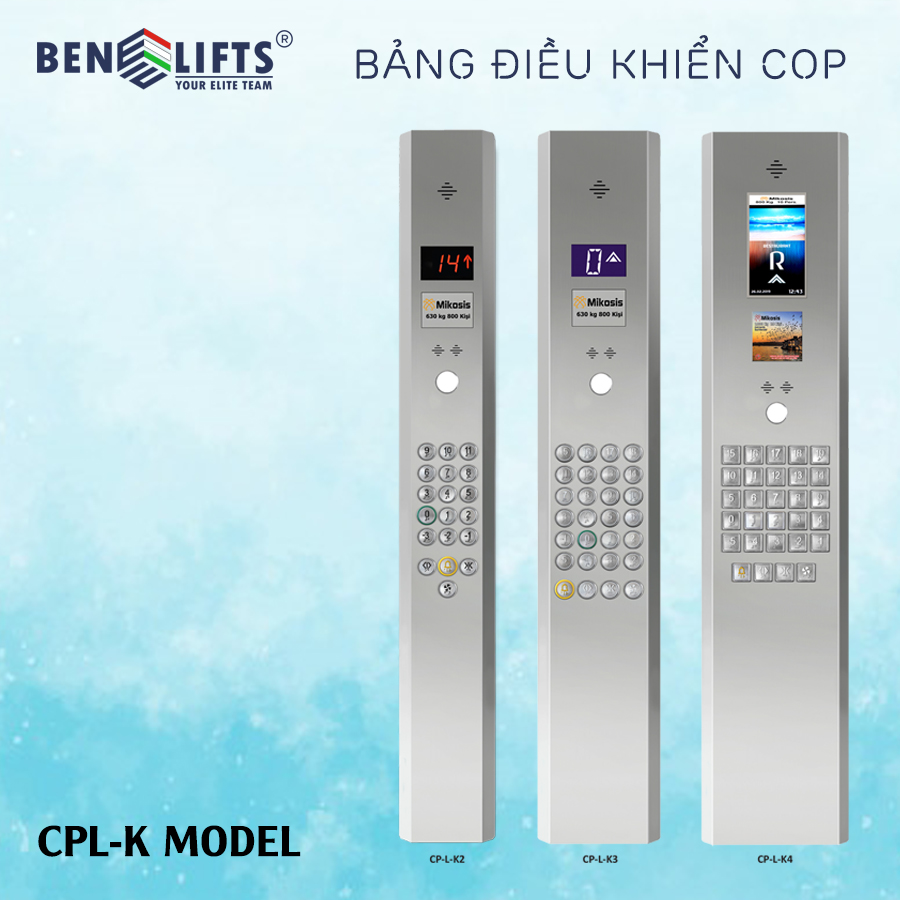

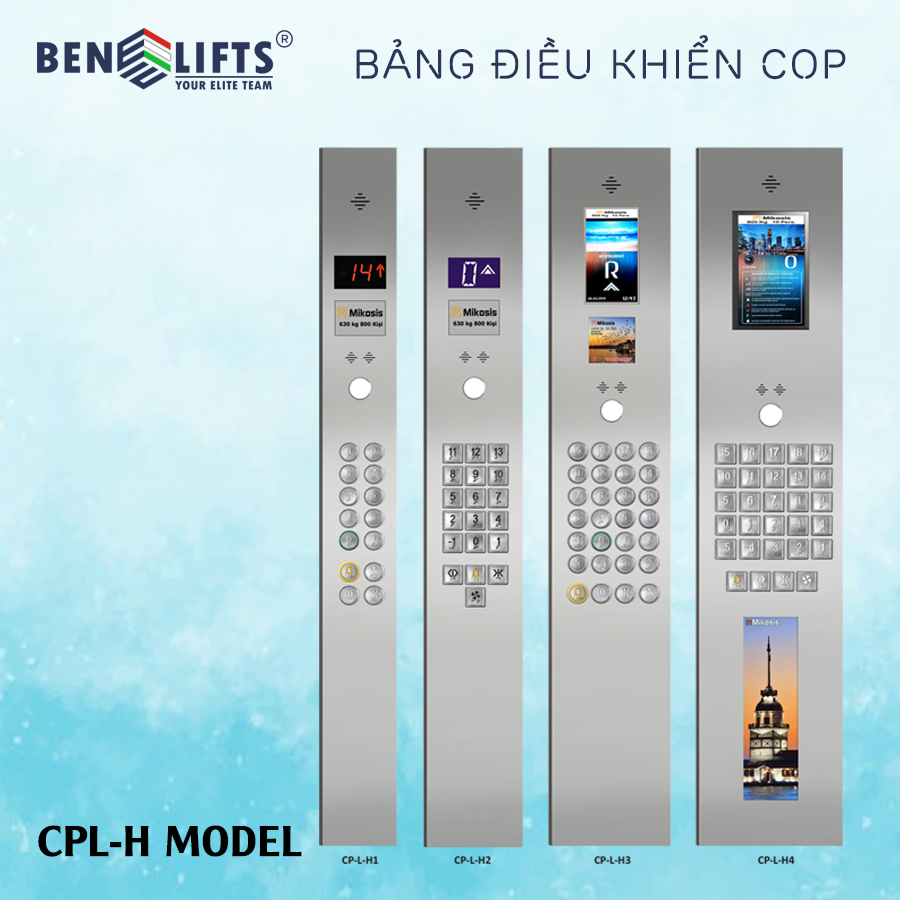

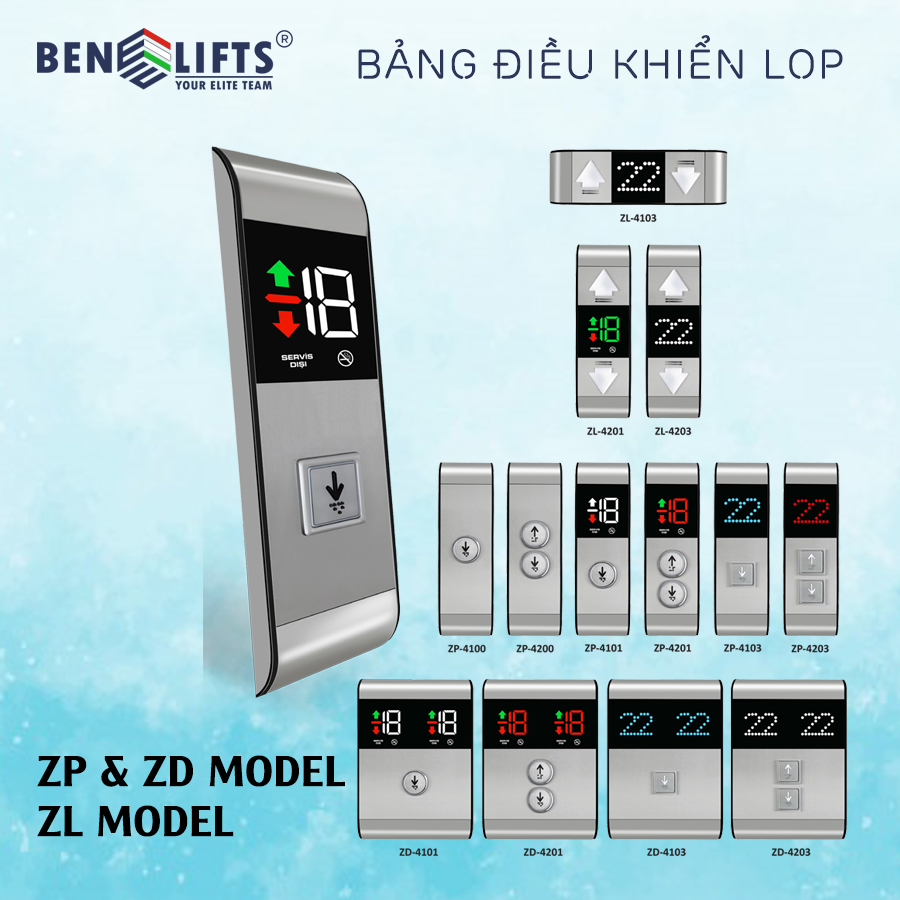

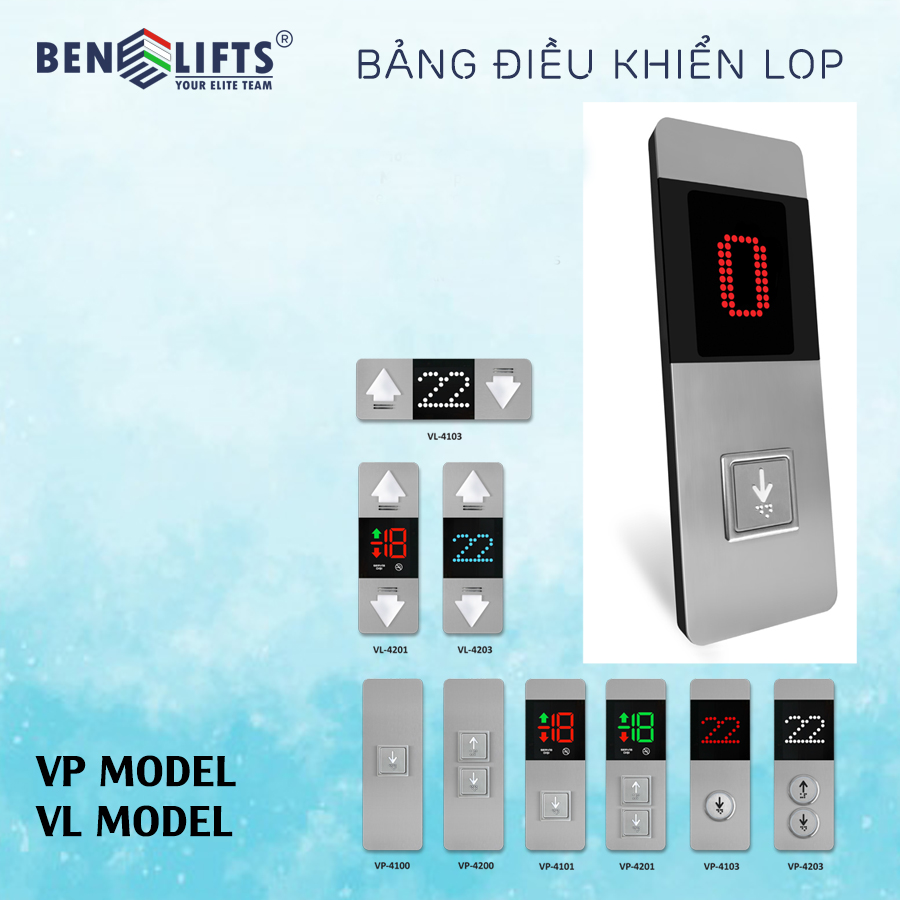

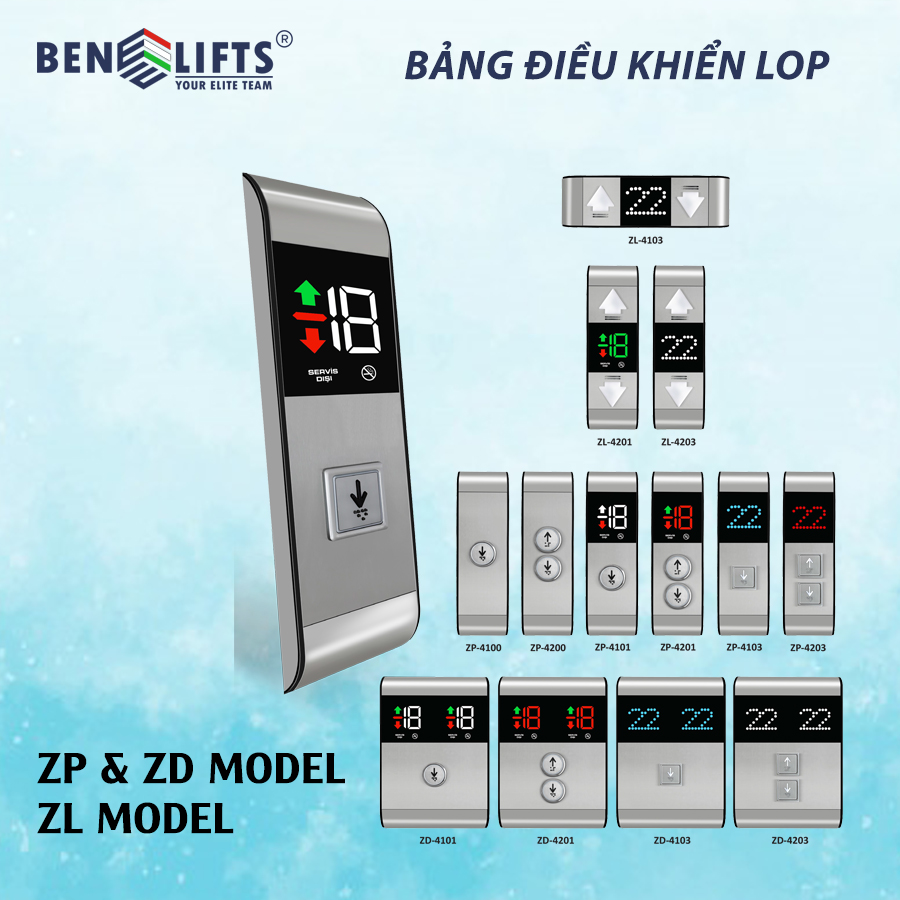

3.4) Các mẫu COP & LOP có thể tùy chọn:

Đặc biệt, tủ điều khiển Benelifts luôn đồng bộ máy kéo Italian Top Gears nhập khẩu Ý và các nhãn hiệu Châu Âu tương tự. Do đó, Quý khách hoàn toàn yên tâm về tính ứng dụng và tiện nghi khi dùng bất cứ loại máy kéo thang máy nào cho tủ điều khiển Benelifts nhé.

Mọi thông tin tư vấn sản phẩm cũng như Đặt hàng, Quý khách vui lòng liên hệ HOTLINE 0938 188 247 để được hỗ trợ.
